三相电表怎么接线



三相三线有功电表的接线:三相三线有功电表(机械表)有两个驱动部件组成，两个铝盘固定在一个转轴上，称二元件电表。对外共有8个接线端。其接线图如右图所示，(a)为直接接入，(b)为经过电流互感器接入的接线方法;

三相四线有功电表的接线:三相四线有功电表由三个驱动部件组成，称三元件电表，和单相及三相三线电表外观上最大的不同是其共有11个这么多接线端，此电表常用在动力和照明混合的供电电路。接线图如下:

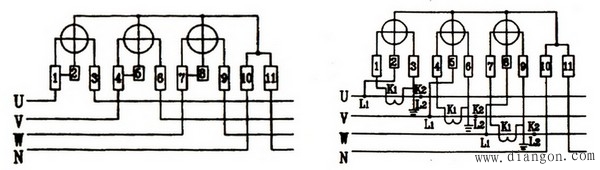

上图(左)为三相四线有功电表直接接入，火线U、V、W分别接在1、4、7端，3、6、9端接负载，零线接10号端，11号端接负载另一端。

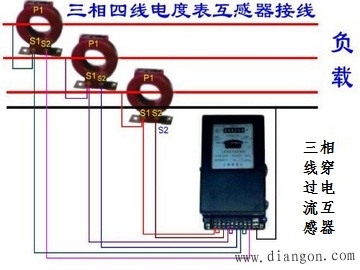

上图(右)为三相四线有功电表经电流互感器接入，火线U、V、W分别接电流互感器一次侧首端L1，一次侧末端L2端接负载，电度表1、4、7端分别接电流互感器二次侧首端K1,3、6、9端分别接二次侧末端K2，电表2、5、8端分别接电流互感器一次侧L1端，其连片应拆下。为保证安全，电流互感器二次侧末端K2应分别接地。右图为接线图的模拟演示，大家注意电流互感器与电表的接线。
